قاعة المعارض ذات الإطار الفولاذي القياسي للاتحاد الأوروبي

فئة المعلمة

مؤشر المواصفات

اسم المنتج

قاعة المعارض ذات الإطار الفولاذي القياسي للاتحاد الأوروبي

نوع الهيكل

مفرد/متعدد المنحدرات، مفرد/متعدد الامتدادات، مفرد/متعدد الطوابق

كود التصميم

إن 1990 / إن 1991 / إن 1993-1-1

معيار التنفيذ

إن 1090-2 EXC4

معيار المواد

إن 10025 (S235 / S275 / S355 / S450)

درجة الصلب

S355 / S235

نوع الإطار الرئيسي

عارضة H الملحومة والمدلفنة على الساخن، العمود الصندوقي، عمود الأنبوب المربع، الأنابيب المستديرة، الجمالون الأنبوبي، الجمالون المنحني

نظام تستعد

نوع X / نوع V / أنواع مخصصة أخرى

نوع الأساس

مسامير مرساة فولاذية مدمجة

طريقة الاتصال

اتصال الترباس عالي القوة / اللحام / التوصيل المركب للحام الترباس

أقصى مساحة واضحة لقاعة المعرض

88 م

نظام السقف

صفائح فولاذية مموجة أحادية الطبقة / لوحة ساندويتش (EPS / صوف صخري / PU) / نظام سقف مخصص

الضميمة الجدار

لوحة ساندويتش EPS / لوحة ساندويتش من الصوف الصخري / لوحة ساندويتش PU / صفائح الفولاذ المموجة / نظام الحائط الساتر المخصص

نظام الباب والنافذة

باب منزلق / باب مصراع دوار / باب حظيرة / باب المدخل / باب فولاذي؛ نافذة من سبائك الألومنيوم / نافذة PVC / نافذة مقاومة للأعاصير

المعالجة السطحية

الجلفنة بالغمس الساخن / نظام الطلاء متعدد الطبقات

لون

أبيض / رمادي / لون مخصص

نظام الملحقات

كوة ضوء النهار، التهوية، السحابات، شرائط الختم، الخ.

عمر الخدمة المصمم

50 سنة

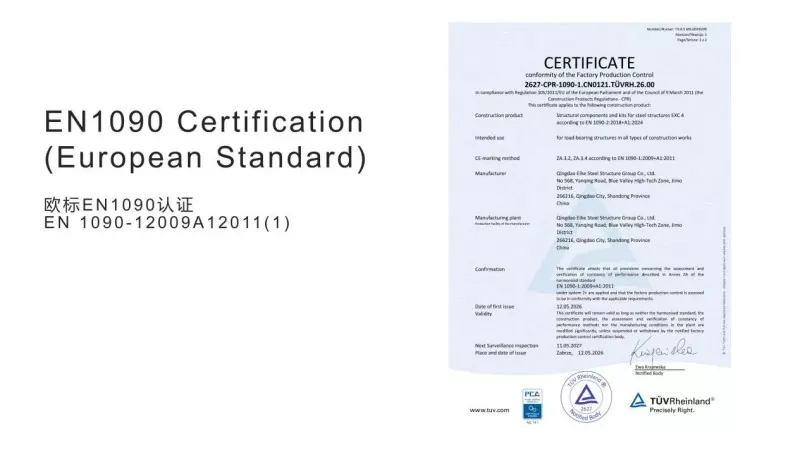

شهادة CE

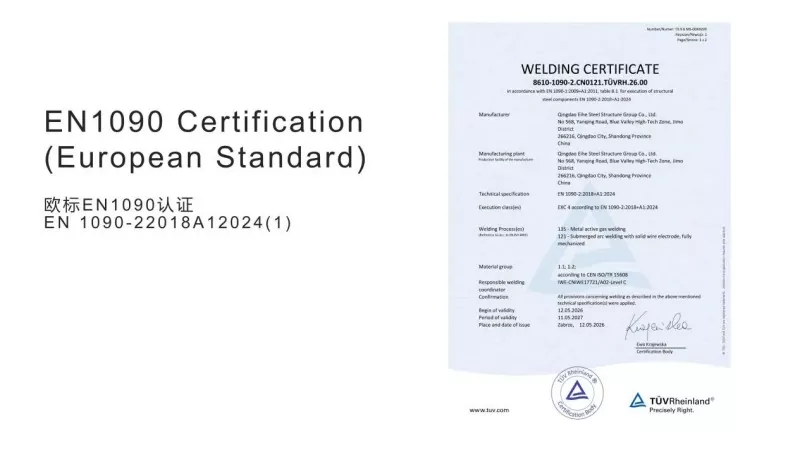

شهادة إن 1090

سيناريوهات التطبيق

قاعة المعارض / مركز المؤتمرات / صالة العرض متعددة الوظائف / مكان الفعاليات / المركز التجاري

عملية التخصيص

1. توفير المعلومات الأساسية للمشروع (الموقع، الأبعاد، الظروف المناخية، المتطلبات الوظيفية)

2. إصدار مخطط التصميم المتوافق مع معايير الاتحاد الأوروبي والاقتباس الأولي

3. التصميم التفصيلي (تقرير الحساب EN 1993، وثائق التصنيع EN 1090)

4. إنتاج المصنع (معالجة الفولاذ S355، التجميع المسبق، التفجير والطلاء Sa2.5)

5. التركيب في الموقع (التجميع الأرضي واللحام + البراغي على ارتفاعات عالية)

6. تسليم وثائق شهادة CE والقبول النهائي
