8 أسئلة فنية متقدمة حول تصميم الهيكل الصلب وتحليل الأعطال

في المجلد السابق، شرحنا سبعة مفاهيم أساسية بما في ذلك نسبة النحافة، وتأثير الحجاب الحاجز، وتأخر القص، وحد الانحراف، مع التركيز على موضوعات أساسية مثل استقرار الأعضاء، ونقل الأحمال، وتصنيف المكونات.

كما المجلد الثاني من هذا المهنيةالهيكل الصلبسلسلة أسئلة وأجوبة، تواصل هذه المقالة المحتوى السابق وتتعمق في الموضوعات المتخصصة التي تغطي منهجيات التصميم، وخصائص المواد وآليات الفشل، بما في ذلك التصميم البلاستيكي، واستخدام قوة ما بعد الانبعاج، والتحليل من الدرجة الثانية، وتأثير بوشينغر والكسر الهش.

س1. ما هو المبدأ الأساسي لطريقة التصميم البلاستيكي؟

تنطبق طريقة التصميم البلاستيكي على الهياكل الفولاذية غير المحددة بشكل ثابت. عندما يصل الضغط في المناطق المحددة مسبقًا للأعضاء الهيكلية إلى قوة خضوع الفولاذ، ستتشكل مفصلات بلاستيكية، مما يتيح إعادة توزيع القوة الداخلية للهيكل بأكمله. يجب تنفيذ رقابة صارمة طوال فترة الحساب لتجنب تشكيل آلية متغيرة أو تشوه هيكلي مفرط.

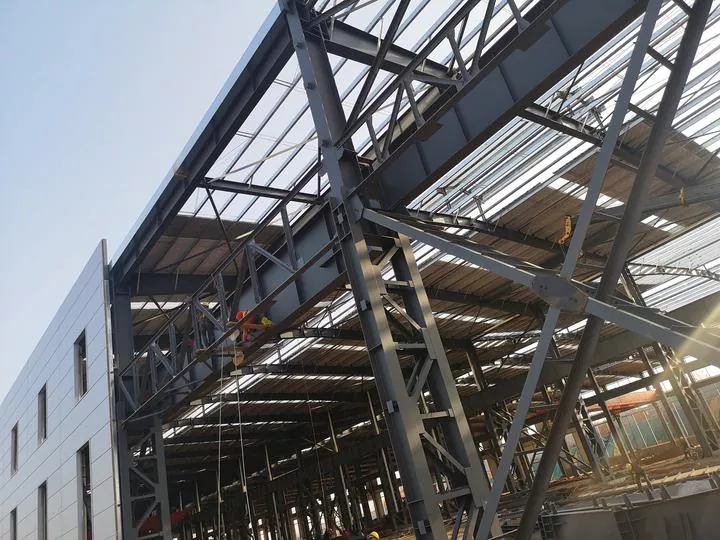

س2. الاختلافات الوظيفية بين الأقواس الزاوية والأقواس القطرية

تعمل دعامات الزاوية كدعامات خارج المستوى لتأمين الاستقرار العالمي للعوارض الفولاذية. يتم اعتماد الأقواس القطرية للتحكم في التشوه الجانبي العام للهيكل.

س3. تعريف مستوى الصلابة القصوى

يتم تعريف المستوى الذي يدور فيه المقطع العرضي حول محوره الرئيسي على أنه المستوى الأقصى للصلابة. تحتوي معظم المقاطع الفولاذية على محورين رئيسيين مركزيين: المحور الرئيسي ذو عزم قصور ذاتي أكبر والمحور الأصغر ذو عزم قصور ذاتي أصغر.

س 4. مفهوم قوة ما بعد الإبزيم

عندما يحدث التواء محلي في شبكة عضو الانثناء، لن يفقد المكون كل قدرته على حمل الحمولة على الفور، ولا يزال من الممكن الاحتفاظ ببعض أداء المحمل المتبقي. تُعرف نظرية التصميم التي تستغل هذه السعة المتبقية وتستخدمها بالكامل بطريقة التصميم المعتمدة على قوة ما بعد التواء الويب.

س5. شرح العزم من الدرجة الثانية وتحليل اللدنة المرنة من الدرجة الثانية

يتجاهل التحليل الخطي التقليدي لحظة الانحناء الإضافية الناتجة عن التشوه الهيكلي. في المقابل، يأخذ تحليل الدرجة الثانية (التحليل الهندسي غير الخطي) في الاعتبار لحظة الانحناء الإضافية الناتجة عن التشوه الهيكلي تحت الأحمال، حيث تقدم العلاقة بين الحمل والتشوه خصائص غير خطية. على هذا الأساس، يتضمن تحليل اللدنة المرنة من الدرجة الثانية أيضًا سلوك اللدنة المرنة غير الخطية للفولاذ بعد الخضوع للحساب الهيكلي العالمي.

س6. ما هو تأثير بوشينغر؟

بعد تعرض الفولاذ لتحميل الشد لإنتاج تشوه بلاستيكي ثم تفريغه، تنخفض قوة الخضوع عند التحميل العكسي اللاحق، ويظل تشوه البلاستيك الدائم الذي لا رجعة فيه بعد التفريغ. تسمى هذه الخاصية المادية بتأثير بوشينغر.

س7. آلية تشكيل تمزق الصفيحي

ينشأ الإجهاد المتبقي من انكماش التبريد في طبقات اللحام بعد اللحام. يمكن للصفائح الفولاذية الرقيقة أو غير المقيدة أن تتوسع وتتقلص بحرية لتحرير الضغط الداخلي. ومع ذلك، فإن الصفائح السميكة أو الألواح المقواة مقيدة بمكونات مجاورة ولا يمكن أن تنكمش بحرية، مما يولد إجهاد شد ضخمًا متعامدًا على سطح اللوحة. يمكن أن يكون الضغط المحلي في المناطق شديدة التقييد عدة أضعاف قوة خضوع الفولاذ، مما يؤدي في النهاية إلى تمزق اللوحة على طول اتجاه سمكها، والذي يُعرف بالتمزق الصفائحي.

س8. ما هو نوع وضع الفشل الذي يعتبر كسرًا هشًا؟

يشير الكسر الهش إلى الفشل الهيكلي المفاجئ دون وجود سلائف واضحة. إن الضغط الفعلي على المقطع العرضي عند الكسر أقل بكثير من قوة الخضوع وقوة الشد للصلب. ينشأ وضع الفشل هذا من الانتشار المستمر للعيوب الداخلية الصغيرة داخل الفولاذ والامتداد السريع غير المستقر للشقوق. بمجرد أن تصل الشقوق إلى الحجم الحرج، فإنها سوف تتوسع بسرعة عالية للغاية، مع عدم وجود تحذير من تشوه البلاستيك قبل الفشل، مما يؤدي إلى مخاطر عالية للغاية.

الملاحظات الختامية

مراجعة المجلدين: يركز المجلد الأول على استقرار الأعضاء، بينما يركز الثاني على أساليب التصميم وآليات الفشل. مجتمعة معًا، فإنها تغطي بشكل أساسي الاهتمامات الرئيسية فيالهيكل الصلبالهندسة: كيفية ضمان استقرار الأعضاء، وكيفية إجراء الحسابات الهيكلية، وكيف تفشل المواد. تشكل هذه الجوانب الثلاثة المترابطة إطار المعرفة الأساسي لتصميم الهيكل الفولاذي.

ومن المأمول أن يساعد هذان المجلدان القراء في إنشاء نظام مفاهيمي واضح، مما يسمح لهم بتحديد طبيعة المشكلات الهندسية بدقة وتحديد الأساليب التحليلية المقابلة بسرعة عند مواجهة المشكلات العملية. القراء مدعوون للتواصل ومناقشة المفاهيم التقنية المربكة الأخرى التي نواجهها في العمل اليومي.
