معايير عملية البناء للهياكل الفولاذية (الإطارات الفولاذية)

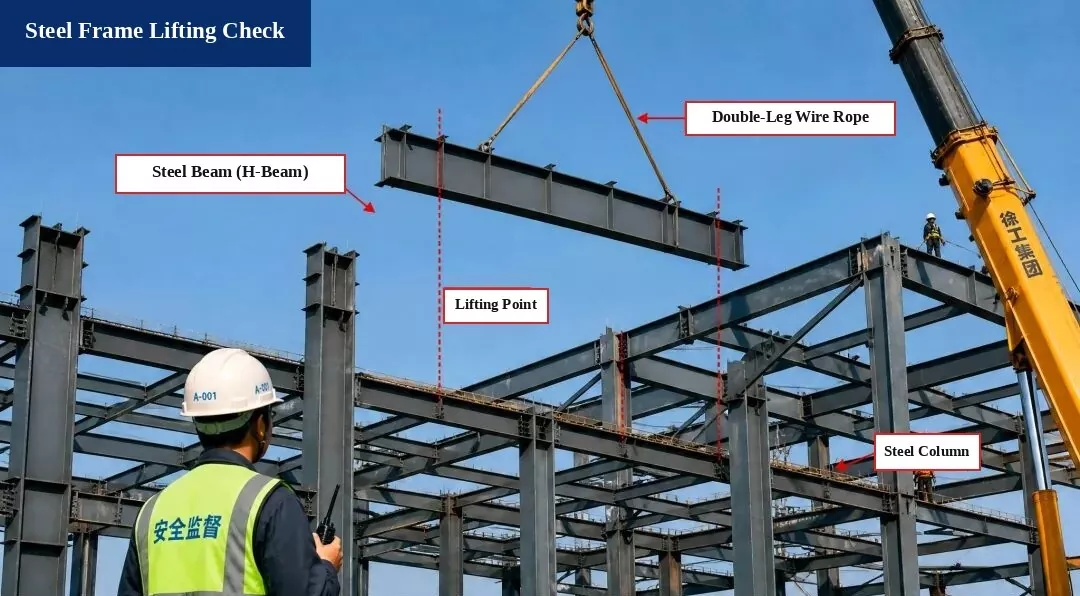

1. فحص رفع الإطار الفولاذي (حساب الرفع)

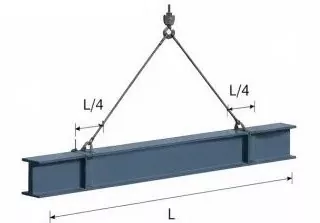

I. مخطط الرفع

عضو:عارضة فولاذية H500×200×10×16، الطول L = 12.0 م

نقاط الرفع:اضبط على L/4 من طرفي الشعاع

زاوية حبال:α ≈ 60°

ثانيا. حساب الحمل

1. الوزن الذاتي للشعاع:
G = ρ × V = 78.5 كيلو نيوتن/م³ × 0.212 م³/م × 12.0 م = 199.9 كيلو نيوتن

2. عامل التحميل الديناميكي:خذ 1.1

3. وزن الرافعات:تم التجاهل (ضئيل)

4. إجمالي حمولة الرفع:
P = G × 1.1 = 219.9 كيلو نيوتن

5. شد الحبال (الحمل المتوازن):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 كيلو نيوتن

ثالثا. فحص سلامة الرافعة

1. نوع الرافعة:φ20 حبل من أسلاك الفولاذ، حمل كسر Fb = 360 كيلو نيوتن

2. عامل الأمان (ن):
ن = فب / تي = 360 / 219.9 = 1.64 > 1.25

يلبي المتطلبات القياسية!

التحقق من الاستنتاج:
عملية الرفع آمنة وتلبي متطلبات الكود.

المعايير المرجعية

• كود إنشاء الهياكل الفولاذية (GB 50755-2012)

• الكود الفني لسلامة الرفع والرفع في البناء (JGJ 276-2012)

ملاحظات السلامة:

1. قم بفحص العارضة الفولاذية، الحبال السلكية، وأدوات الرفع قبل الرفع للتأكد من أنها آمنة وموثوقة.

2. تعيين شخص مخصص لتوجيه عملية الرفع. لا يجوز لأحد أن يقف تحت العارضة المرفوعة.

3. توقف عن أعمال الرفع فورًا عندما تصل سرعة الرياح إلى المستوى 6 أو أعلى.

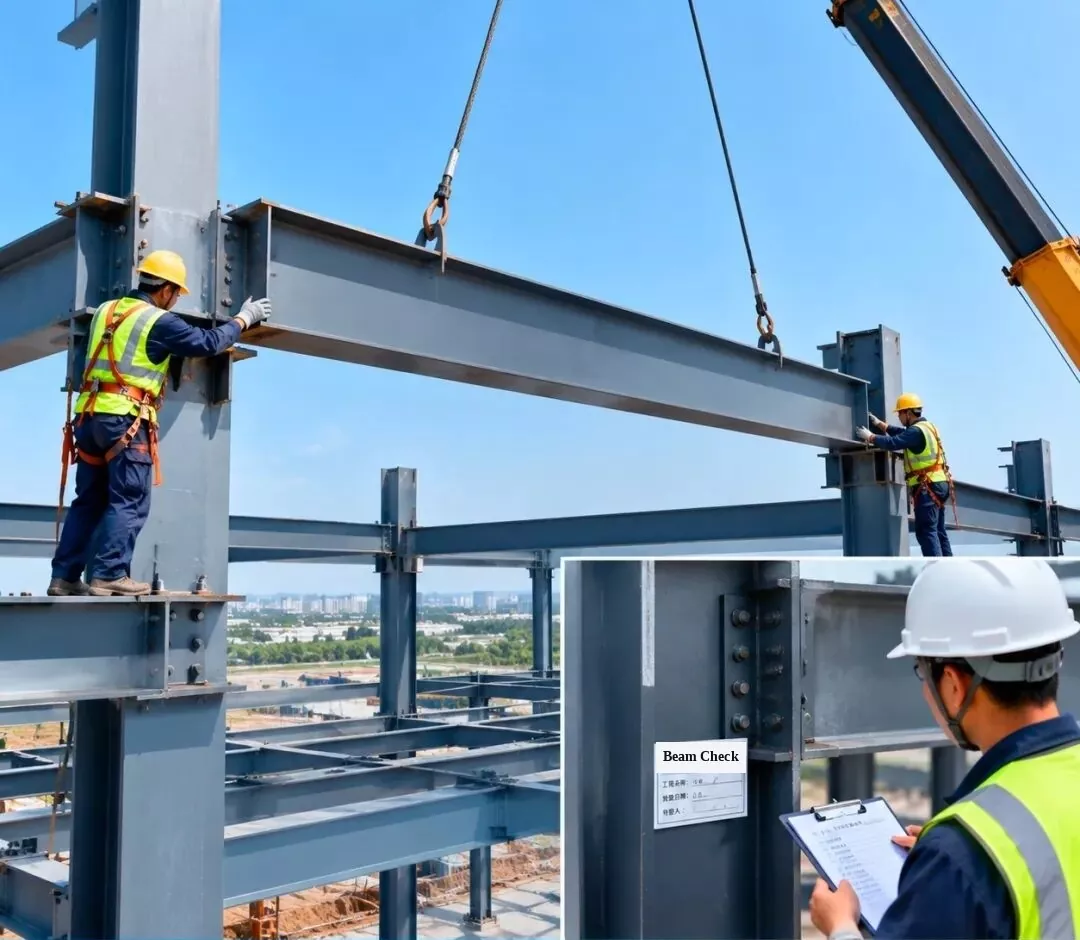

2. تركيب وفحص الإطار الفولاذي - تركيب العوارض الفولاذية

ارفع العارضة الفولاذية إلى موضعها المخطط، ثم قم بفحص واعتماد وصلات التوصيل للتأكد من أن جودة التثبيت تلبي متطلبات التصميم.

[العلامة الداخلية على العمود: فحص تركيب العوارض الفولاذية | اسم المشروع: ورشة العمل رقم 1 | تاريخ الفحص | مفتش]

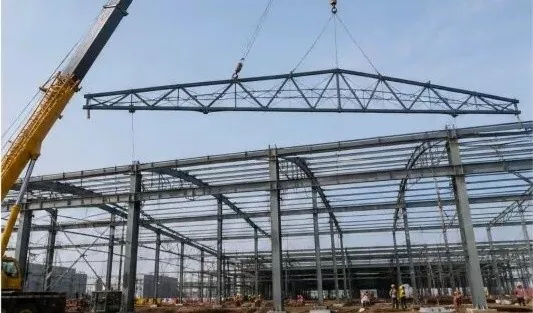

3. تركيب وفحص الإطار الفولاذي - تركيب تروس السقف الفولاذي

1. محاكاة 3D BIM:محاكاة تركيب الجمالون السقف الصلب لتحسين خطة الرفع وترتيب التثبيت.

2. رفع الجمالون السقف:استخدم رافعة شاحنة لرفع الجمالون ووضعه ببطء في مكانه مع الحفاظ على توازنه.

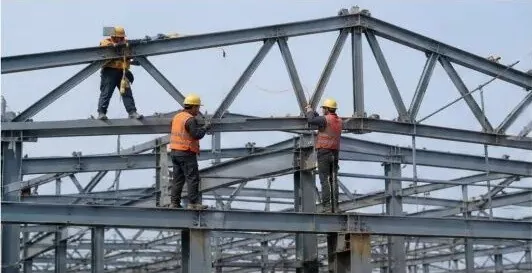

3. تحديد المواقع والتثبيت المؤقت:بعد تثبيت دعامات السقف في مكانها، قم بتثبيتها مؤقتًا واضبط موضعها وارتفاعها (الارتفاع).

4. اتصال الترباس عالي القوة:قم بربط البراغي عالية القوة وفقًا لقواعد التصميم لضمان اتصال قوي.

5. فحص التثبيت:تحقق من ارتفاع الجمالون، والامتداد، والانحناء (الانحراف)، والمحاذاة الرأسية للتأكد من استيفائها للكود.

6. سجل التفتيش:بعد اجتياز الفحص، أكمل نموذج التسجيل وانتقل إلى خطوة البناء التالية.

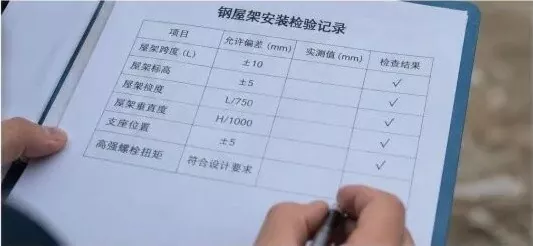

سجل فحص تركيب تروس السقف الفولاذي

البند التفتيش	الخطأ المسموح به (مم)	القيمة المقاسة (مم)	التحقق من النتيجة
الجمالون سبان (L)	±10	—	√ (تمرير)
ارتفاع الجمالون (الارتفاع)	±5	—	√ (تمرير)
تروس الانحناء (الانحراف)	ل / 750	—	√ (تمرير)
تروس المحاذاة العمودية	ح / 1000	—	√ (تمرير)
موقف الدعم	±5	—	√ (تمرير)
عزم دوران الترباس عالي القوة	يلبي متطلبات التصميم	—	√ (تمرير)

نقاط التحكم الرئيسية:

فحص جميع الأجزاء الفولاذية الواردة في الموقع للتحقق من نوعها وحجمها وجودة اللحام؛
استخدم خطة رفع آمنة وعملية لضمان سلامة الرفع؛
ضبط الجمالون وإصلاحه مباشرة بعد وضعه في موضعه؛
قم بربط جميع البراغي عالية القوة بشكل صحيح واختبر عزم الدوران وفقًا للكود؛
قم بإجراء فحص كامل للتأكد من أن الهيكل المثبت يلبي جميع متطلبات التصميم والتعليمات البرمجية.

4. تركيب وفحص الإطار الفولاذي - تركيب العوارض الفولاذية المائلة

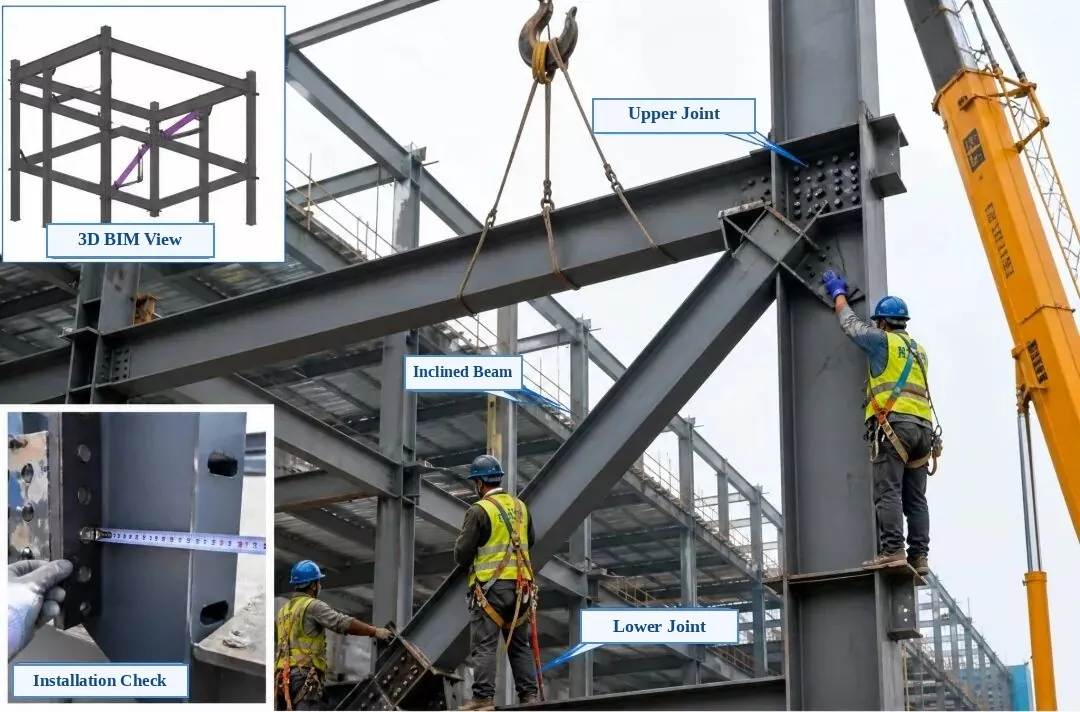

تسميات الصور المستخرجة:أقحم من أعلى اليسار: عرض BIM ثلاثي الأبعاد | أقحم أسفل اليسار: التحقق من التثبيت | الصورة الرئيسية: وصلة توصيل علوية، عارضة فولاذية مائلة (دعامة قطرية)، وصلة توصيل سفلية

تركيب وفحص الإطار الفولاذي — تركيب العوارض الفولاذية المائلة

1. فحص ما قبل التثبيت:تحقق من رقم الجزء والحجم ومواضع فتحة الترباس واتجاه لوحة التوصيل. تأكد من أن أسطح التلامس مسطحة ونظيفة وخالية من النتوءات أو الزيوت.

2. الرفع وتحديد المواقع:استخدم نقطتي رفع لرفع العارضة المائلة ببطء إلى مكانها. قم بإصلاحه مؤقتًا وتأكد من محاذاة الوصلات العلوية والسفلية بدقة مع العمود والعارضة الفولاذية.

3. المحاذاة والتعديل:اضبط موضع الخط المركزي والارتفاع والمحاذاة الرأسية للشعاع المائل لتلبية متطلبات التصميم. أكمل الاتصال الدائم بعد المحاذاة.

4. طريقة الاتصال:تواصل مع البراغي عالية القوة. قم بربطها بالتساوي من المركز إلى الخارج إلى كلا الجانبين كما هو مطلوب في التصميم، ثم قم بوضع علامة على كل مسمار بعد فحص تصاريح الربط النهائية.

5. فحص التثبيت:تحقق من موضع الخط المركزي، والارتفاع، والمحاذاة الرأسية، وضيق ملامسة اللوحة، وجودة ربط البراغي. يجب أن يفي كل شيء بقواعد قبول جودة البناء للهياكل الفولاذية (GB 50205).

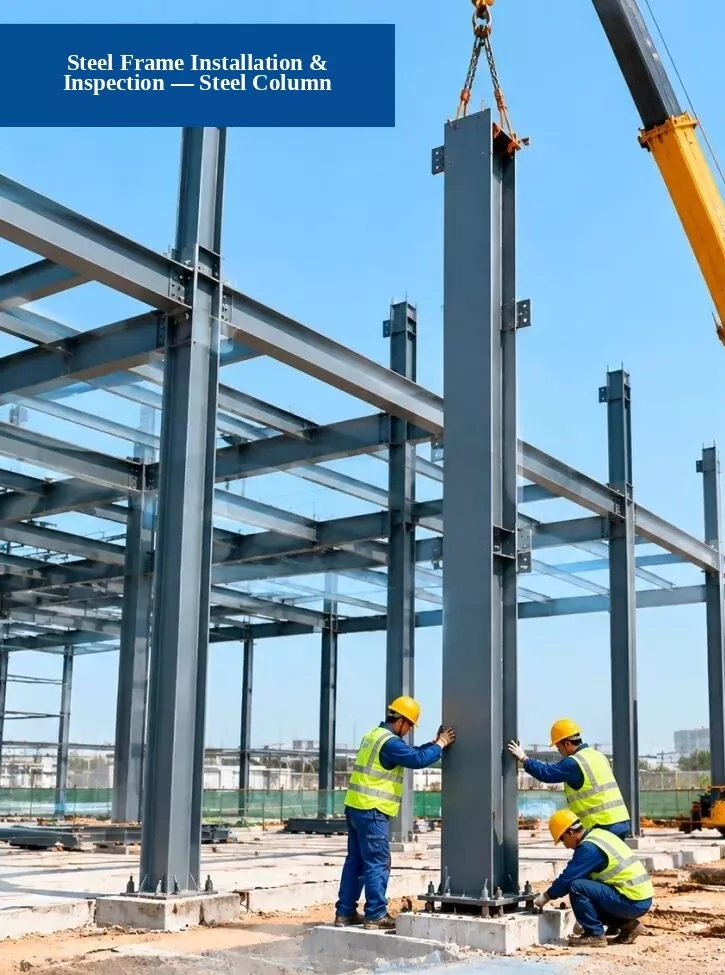

5. تركيب وفحص الإطار الفولاذي - تركيب الأعمدة الفولاذية

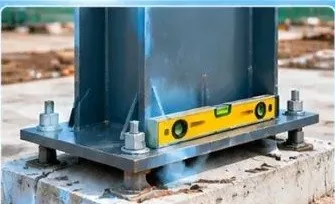

1. فحص الأساس:تحقق مما إذا كانت مواضع مسمار التثبيت وارتفاع الأساس وأبعاد الأساس تلبي متطلبات التصميم.

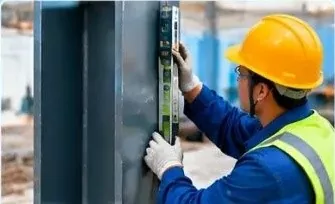

2. فحص المحاذاة العمودية:استخدم جهاز القياس الشامل أو ميزان الليزر أو المسطرة للتحقق من مدى استقامة العمود الفولاذي (عموديًا).

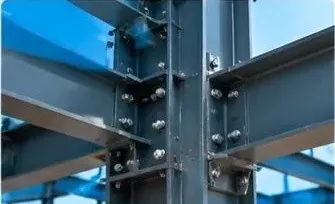

3. فحص جودة الاتصال:تحقق مما إذا كانت البراغي واللحامات ولوحات التوصيل عالية القوة تلبي المتطلبات القياسية.

عملية البناء:1. أعمال التحضير → 2. رفع ووضع العمود الفولاذي → 3. التثبيت والتأمين → 4. التفتيش والقبول

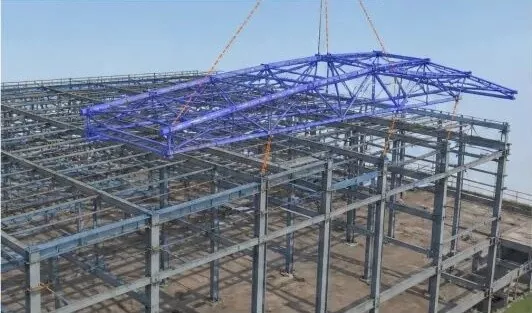

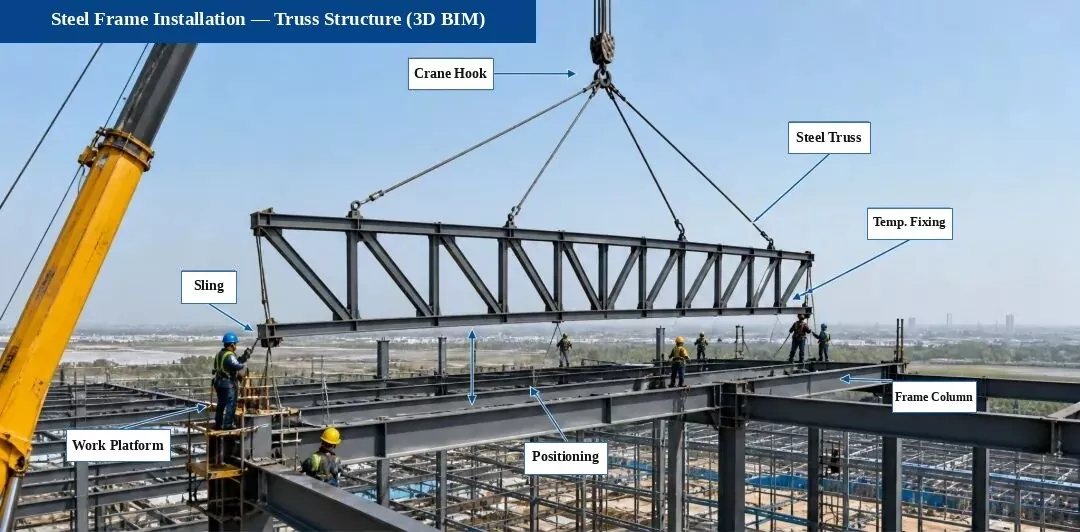

6. تركيب الإطار الفولاذي - تركيب هيكل الجمالون (مخطط BIM ثلاثي الأبعاد)

تدفق عملية التثبيت:المسح ووضع العلامات ← فحص الدعم ← الرفع والمكان ← التثبيت المؤقت ← المحاذاة والضبط ← توصيل الترباس عالي القوة ← اللحام (إذا لزم الأمر)

نقاط التثبيت الرئيسية:

قبل الرفع، تحقق مرة أخرى من خط الدعم المركزي والارتفاع ومواضع الأجزاء المدمجة؛
قم بربط حبال توجيه الرياح (علامات التعريف) أثناء الرفع للحفاظ على ثبات الجمالون؛
ضبط الجمالون وتأمينه مؤقتًا مباشرة بعد وضعه لمنع الانحناء أو التشويه؛
يجب أن تتبع وصلات البراغي عالية القوة قواعد التصميم والرمز وأن يتم ربطها حسب عزم الدوران المطلوب؛
يجب أن تستوفي جودة اللحام القواعد الواردة في قانون قبول جودة البناء للهياكل الفولاذية (GB 50205).

نقاط التفتيش الرئيسية (صور الموقع):

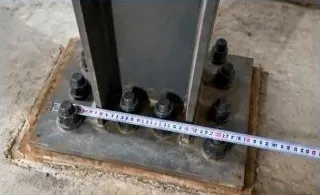

1. الدعم والفحص المشترك

تحقق من مواضع وارتفاعات مسامير الدعم وألواح الرقائق والأجزاء المدمجة للتأكد من أنها تلبي متطلبات التصميم.

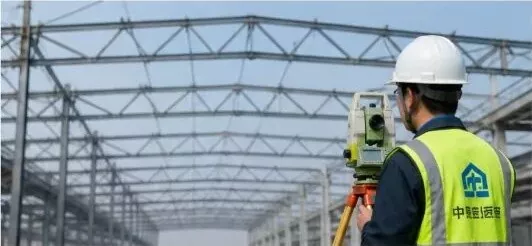

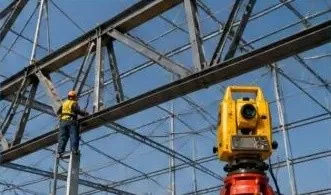

2. فحص محاذاة الجمالون

استخدم محطة متكاملة لقياس خط الوسط والارتفاع والانحناء للجمالون وإجراء تعديلات المحاذاة.

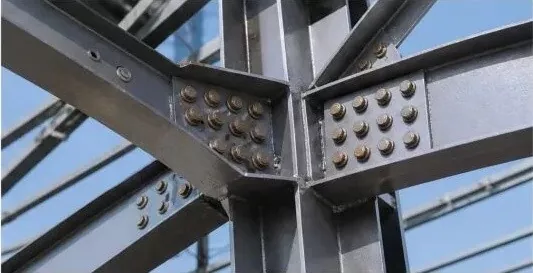

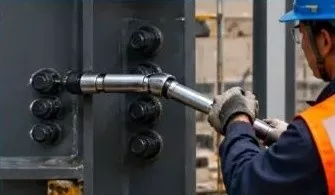

3. فحص الترباس عالي القوة

تحقق من عدد البراغي عالية القوة وحجمها وعزم دورانها، ثم أعد اختبارها كما هو مطلوب بموجب الكود.

ملحوظة:يتم تجميع هيكل الجمالون في هذا المشروع مسبقًا في المصنع ورفعه في أقسام في الموقع لضمان التثبيت الدقيق والجودة والسلامة.

7. تركيب وفحص الإطار الفولاذي وألواح السقف المعدنية

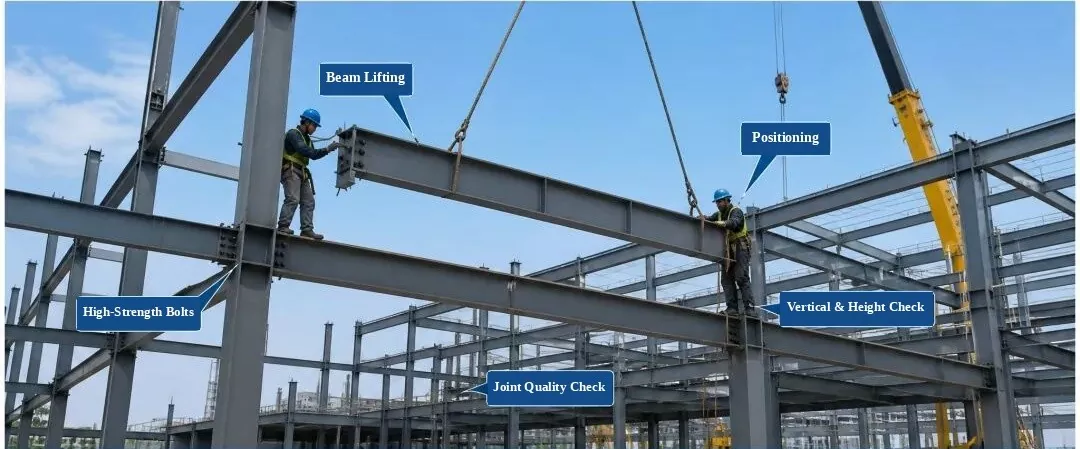

تركيب وفحص الإطار الفولاذي

(الملصقات: رفع العارضة، تحديد المواقع، البراغي عالية القوة، فحص الرأسي والارتفاع، فحص جودة الوصلة)

1. فحص الجزء الوارد:التحقق من جودة المواد وحجمها وحالة السطح والاستقامة. التثبيت فقط بعد اجتياز الفحص.

2. التحكم في العمليات:التحكم في موضع الجزء، والارتفاع، والمحاذاة الرأسية، وشد البراغي أثناء التثبيت.

3. عناصر التفتيش:موضع الخط المركزي، والارتفاع، والمحاذاة الرأسية، وتسطيح السطح، وجودة اتصال الترباس.

4. معيار الجودة:يجب أن يستوفي قواعد قبول جودة البناء للهياكل الفولاذية (GB 50205-2020).

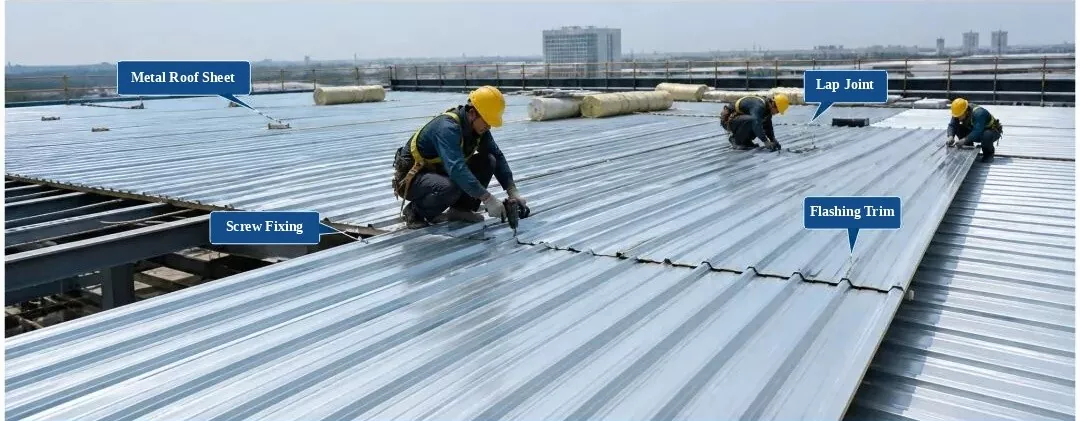

تركيب وفحص صفائح السقف المعدنية

(الملصقات: صفائح السقف المعدنية، الوصلة اللفةية، براغي التثبيت الذاتية، الزخرفة الوامضة)

1. فحص المواد:تحقق من ملف تعريف اللوحة وسمكها وطلاءها ولونها. استخدم فقط بعد اجتياز الفحص.

2. قواعد التثبيت:قم بتداخل الألواح بشكل صحيح وثبتها بإحكام. حافظ على تباعد المسامير ضمن الحدود القياسية، مع عدم وجود براغي مفقودة أو في غير مكانها.

3. عناصر التفتيش:تسطيح السقف وعرض التداخل وتباعد نقاط التثبيت وتفاصيل العزل المائي.

4. معيار الجودة:يجب أن يستوفي الكود الفني لهندسة الأسقف المعدنية (GB 50345-2012).

8. تركيب وفحص الإطار الفولاذي – تركيب السلالم الفولاذية والدرابزين

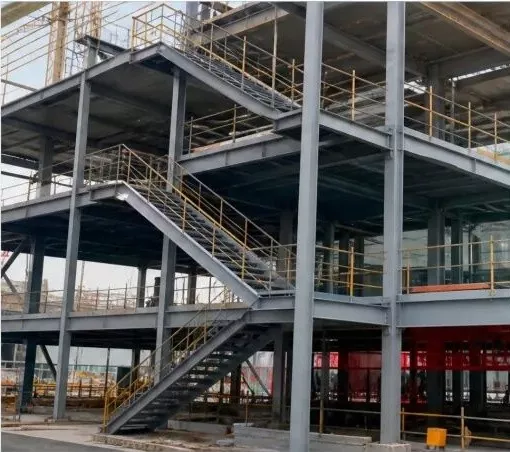

1. السلالم والدرابزين الفولاذية المكتملة (صورة الموقع)

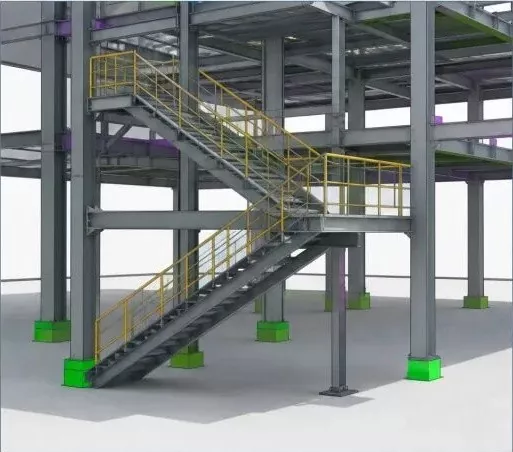

2. نموذج BIM ثلاثي الأبعاد (السلالم والدرابزين الفولاذي)

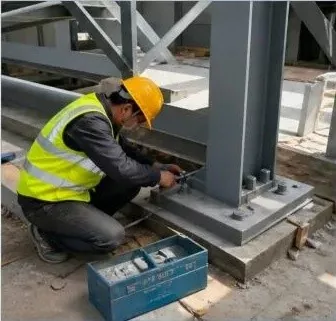

3. تركيب الدرج الفولاذي (أعمال الموقع)

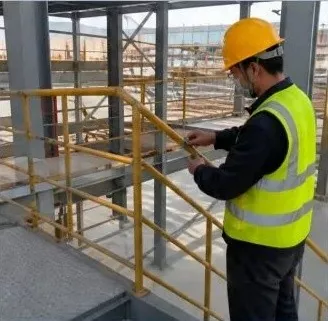

4. تركيب الدرابزين (عمل الموقع)

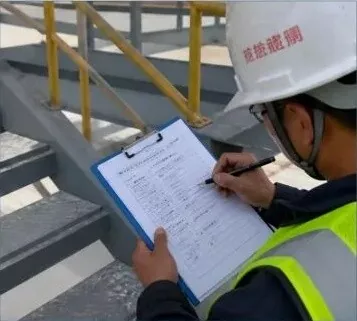

5. فحص جودة التثبيت (فحص الموقع)

تعليمات:

قبل تركيب السلالم والدرابزين الفولاذية، تحقق جيدًا من أبعاد المكونات وارتفاعاتها وخطوط التصميم المركزية؛
عند استخدام التوصيلات المثبتة بمسامير، تحقق من حجم المسمار وكميته وعزم الدوران لضمان اتصال ثابت؛
يجب أن تكون الدرابزينات المثبتة ثابتة ومستقيمة، مع اللحامات الكاملة والسلسة التي تلبي متطلبات التصميم والكود؛
قم بإجراء فحص الجودة بعد التثبيت واملأ سجل الفحص لضمان جودة المشروع.

الهيكل الصلبوفاقتستخدم على نطاق واسع في سوق البناء اليوم لبناء إطارات البناء، وسوف تصبح الخيار الرئيسي لهياكل البناء الأولية في المستقبل. تحتوي الهياكل الفولاذية على العديد من الفئات الفرعية وأنواع الهياكل وأنواع المكونات. بناءً على النظام الهيكلي، يتم تقسيمها إلى أربعة أنواع رئيسية: إطارات البوابة، والشبكات الفضائية، والدعامات، وهياكل الإطار.
