الدليل الكامل للمكونات الهيكلية الفولاذية: الأعضاء الثانوية وتفاصيل الاتصال

لقد أوضح العدد السابق التفاصيل والرسومات التخطيطية للأعضاء الحاملة الأساسية وأعضاء التدعيم والثبات فيما بينهاالهيكلية الفولاذيةعناصر. تستمر هذه الجلسة بإدخال المكونات الثانوية والملحقة بالإضافة إلى التوصيلات والتركيبات الهيكلية. فيما يلي أوصاف مواضع التخطيط النموذجية والقوائم الكاملة لكل مكون في المباني الفولاذية.

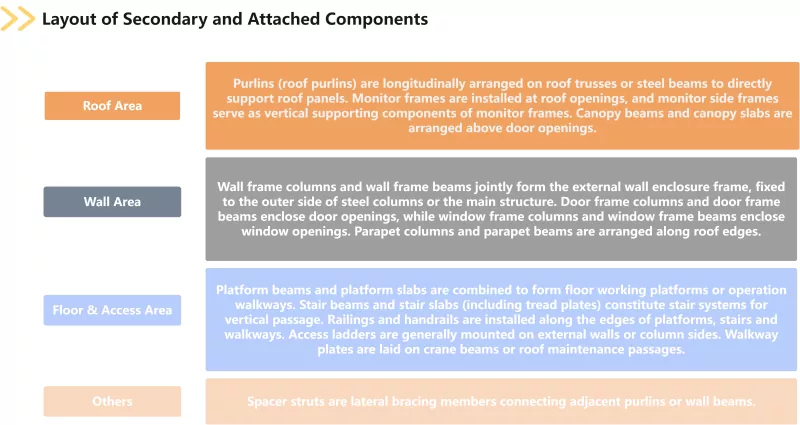

تشتمل المكونات الثانوية والملحقة على المدادات، وأعمدة إطار الجدار، وعوارض إطار الجدار، وإطارات الشاشة، والإطارات الجانبية للشاشة، وعوارض الدرج، وألواح السلالم، وعوارض المنصة، وألواح المنصة، والسور، والدرابزين، وسلالم الوصول، وألواح الممشى والدعامات الفاصلة، وأعمدة إطار الباب، وعوارض إطار الباب، وأعمدة إطار النافذة، وعوارض إطار النافذة، وعوارض المظلة، وألواح المظلة، وأعمدة المتراس، وعوارض المتراس. تنقسم المدادات إلى مدادات السقف ومدادات الجدران، بينما تغطي ألواح السلالم ألواح المداس. يؤدي القيام بوظائف البناء مثل السياج والممر وإضاءة النهار والتهوية والمكونات الثانوية والملحقة إلى نقل أحمال الرياح وأحمال الثلوج والأحمال الأخرى إلى الهيكل الرئيسي. إنها أجزاء لا غنى عنها تضمن سلامة ووظائف الخدمة للمباني الفولاذية.

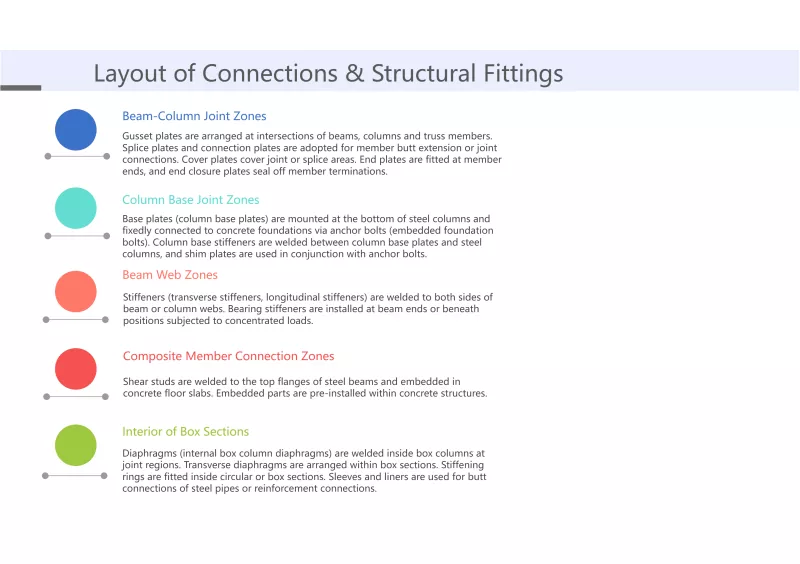

تتكون الوصلات والتركيبات الهيكلية من ألواح مجمعة، ومقويات، ومقويات تحمل، وألواح الرقائق، ولوحات توصيل، وألواح لصق، وألواح تغطية، وألواح إغلاق نهائية، وألواح نهائية، وألواح أساسية، ومقويات قاعدة العمود، ومسامير تثبيت العمود، ومسامير عالية القوة، ومسامير عادية، ومسامير القص، والأجزاء المدمجة، والأكمام، والبطانات، وحلقات التقوية، والأغشية، والأغشية المستعرضة. تنقسم أدوات التقوية إلى أدوات تقوية عرضية وأدوات تقوية طولية. وتشمل لوحات القاعدة لوحات قاعدة العمود؛ تُعرف مسامير تثبيت العمود أيضًا بمسامير الأساس المدمجة؛ وتسمى مسامير القص أيضًا بالموصلات المسمارية؛ تغطي الأغشية الأغشية الداخلية لأعمدة الصندوق. كفئة حيوية منالهيكل الصلبتحدد المكونات والوصلات والتركيبات الهيكلية بشكل مباشر ما إذا كان بإمكان جميع الأعضاء الحاملة العمل بالتنسيق بفعالية وما إذا كان مسار نقل الحمولة مستمرًا وموثوقًا.

حتى الآن، تم تصنيف الفئات الأربع الرئيسية للمكونات الهيكلية الفولاذية المصنفة حسب التركيب الهيكلي. يتم رسم جميع المكونات المذكورة أعلاه على الرسومات الإنشائية للمباني الفولاذية، ويتم تضمينها في تحليل القوة في تقارير الحسابات الهيكلية، ويتم الاحتفاظ بها بشكل دائم في الهياكل المكتملة. يختلف مزيج المكونات باختلاف أنواع المشاريع. يعد الفهم الصحيح للموضع الوظيفي ومنطق التخطيط لكل نوع من المكونات شرطًا أساسيًا لتجميع فواتير الكمية الدقيقة وتحديد أسعار الوحدات الشاملة بشكل معقول، بالإضافة إلى الأساس لضمان إمكانية تحويل غرض تصميم الهياكل الفولاذية إلى مباني مادية آمنة وموثوقة.
