ما مقدار ما تعرفه عن أشكال الهياكل الفولاذية هذه؟

كما قمنا بتغطية الأنظمة الأساسية الأربعة السائدة فيالهيكل الصلبالصناعة في المرة الأخيرة، ستستمر EHSS في أخذك لاستكشاف الهياكل الفولاذية في هذه المشكلة. في المباني الحديثة، مع التعقيد الهيكلي المتزايد ومتطلبات الحاملة، تم تطبيق الأشكال الهيكلية مثل الأصداف الشبكية والكابلات المعلقة وهياكل سلسلة الحزم والأنابيب الفولاذية المملوءة بالخرسانة على نطاق واسع. تُستخدم جميع أنواع الهياكل الفولاذية المقدمة في هذا العدد بشكل شائع في الهندسة مع الأنظمة التقنية الناضجة والمعايير الداعمة المقابلة، والتي تهيمن على المجالات المجزأة الخاصة بها.

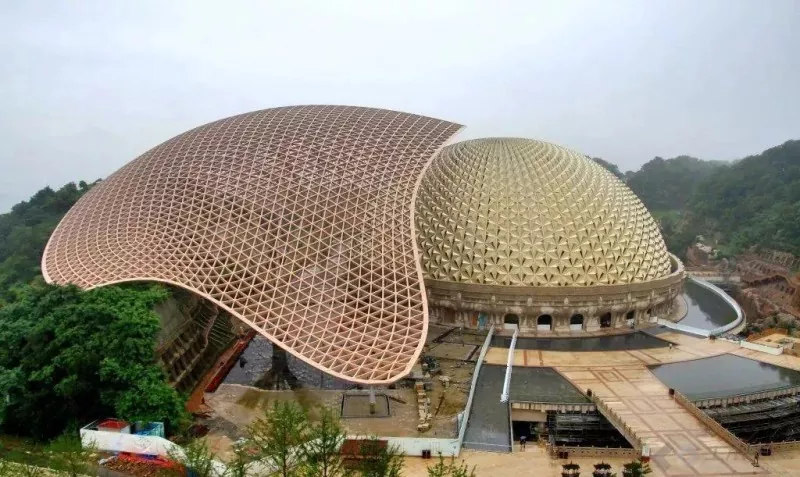

هيكل القشرة الشبكية، كما يوحي الاسم، هو هيكل شبكي منحني يشبه قشر البيض. تكمن ميزتها الأساسية في القدرة على تشكيل أشكال منحنية واسعة النطاق مثل القباب والأقواس. يتميز بالمظهر الأنيق وتحمل القوة الفعال، ويتم تطبيقه على نطاق واسع في صالات الألعاب الرياضية الكبيرة ومراكز المعارض والقباب السماوية والدفيئات النباتية.

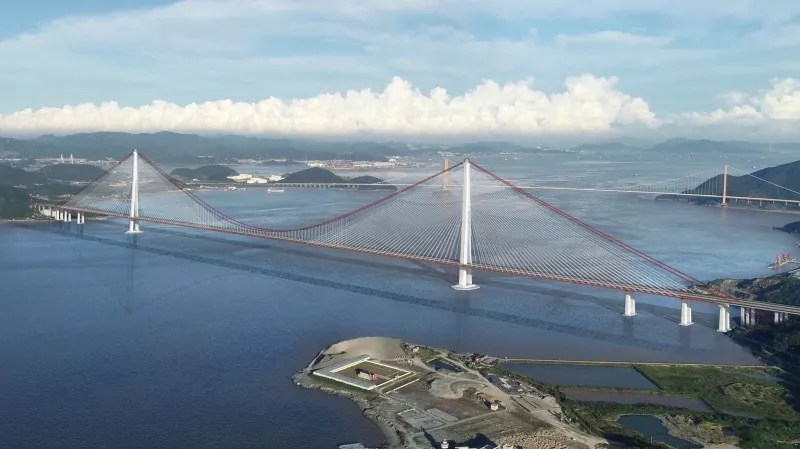

تأخذ هياكل التعليق الكابلات الفولاذية عالية القوة كمكونات أساسية وتحقق امتدادات كبيرة من خلال الاستفادة من خاصية الشد للكابلات. إنها تتميز بقدرة امتداد كبيرة جدًا، وزن ذاتي خفيف واستهلاك منخفض للفولاذ، ويتم إستخدامها بشكل رئيسي في الجسور المعلقة، الملاعب الكبيرة، محطات المطارات والمشاريع الأخرى.

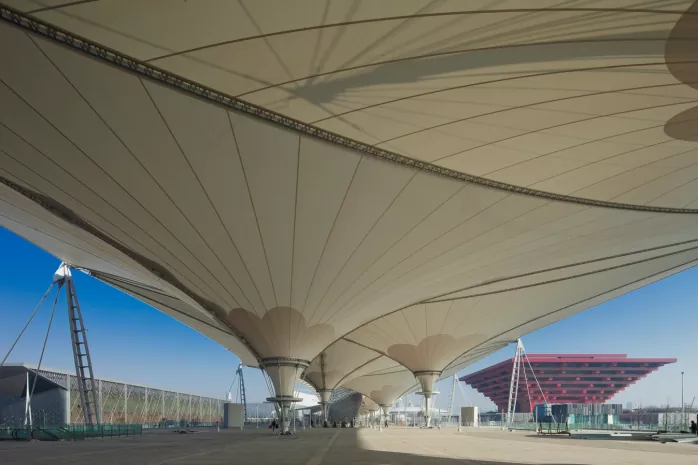

هيكل غشاء الكابل هو النوع الأكثر انتشارًا واستخدامًا على نطاق واسع بين جميع هياكل الأغشية، ويتكون من مواد غشائية مع مكونات فولاذية أو أطر فولاذية. عادة ما تكون الأقمشة الغشائية مغلفة بـ PTFE أو PVC. تتميز بخفة الوزن والقوة العالية والمرونة الكبيرة لتشكيل أسطح منحنية معقدة ذات شكل حر، وهي تُستخدم بشكل شائع في المظلات ومنشآت المناظر الطبيعية ومحطات تحصيل الرسوم والأماكن القابلة للنفخ.

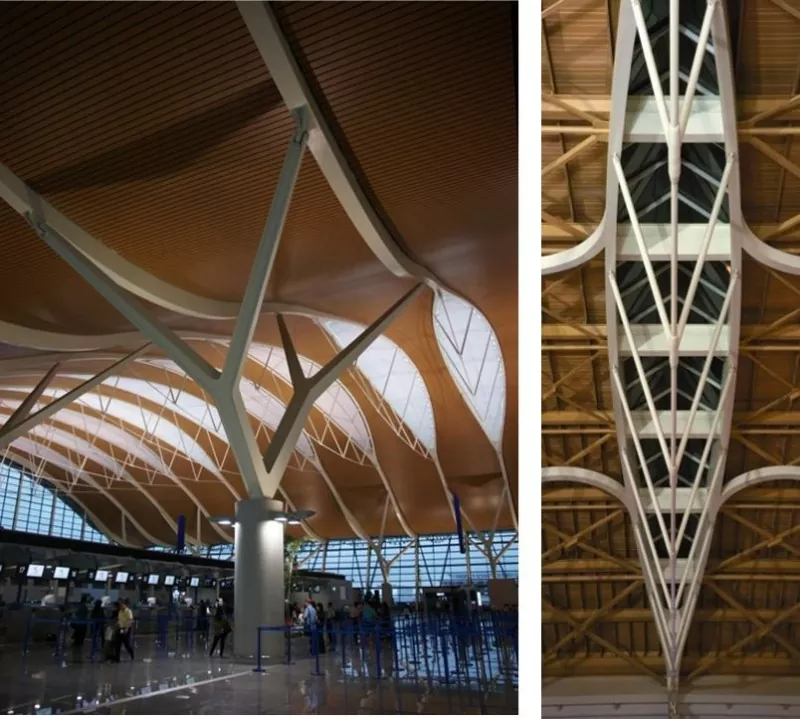

يتكون الهيكل المدعوم بالسلسلة من أوتار علوية صلبة وكابلات فولاذية سفلية مرنة متصلة بواسطة دعامات، حيث تكون الحبال العلوية الصلبة في الغالب عبارة عن عوارض أو دعامات فولاذية، لذلك يمكن تفسيرها أيضًا على أنها هيكل يتكون من ربط عوارض أو دعامات فولاذية بكابلات فولاذية من خلال الدعامات. هيكل سلسلة الشعاع هو الشكل الأكثر شيوعًا ونموذجيًا لهذا النظام الهيكلي مع عوارض فولاذية صلبة كمكوناته العليا. تتميز بالتوازن الذاتي وقدرة الامتداد الممتازة، ويتم تطبيق الهياكل المدعومة بالسلسلة بشكل أساسي على الأسطح طويلة المدى ومحطات المطارات.

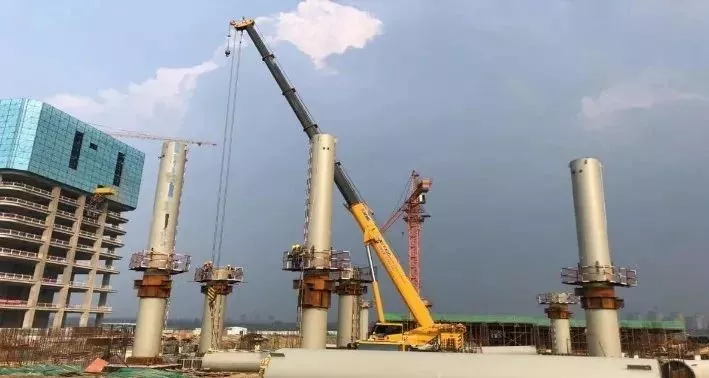

يشير هيكل الأنابيب الفولاذية المملوءة بالخرسانة إلى هيكل مملوء بالخرسانة داخل أنابيب فولاذية لتحسين قدرة التحمل والليونة بشكل كبير. إنه يتميز بقدرة تحمل عالية وليونة مناسبة، ويستخدم بشكل أساسي كعناصر ضغط في أعمدة المباني الشاهقة، والجسور المقوسة والهياكل طويلة المدى.

تتميز إطارات البوابة، والإطارات الفولاذية، والدعامات الفولاذية، وهياكل الشبكة المذكورة في الإصدار السابق بأكبر حجم سوقي وسيناريوهات التطبيق الأكثر عالمية، حيث تعمل كأفضل الخيارات للمصانع الصغيرة والمتوسطة الحجم والمباني الشاهقة والأسقف التقليدية ذات الامتداد الكبير. في المقابل، فإن الهياكل الشبكية، والهياكل المعلقة، وهياكل أغشية الكابلات، وهياكل سلسلة الحزم، وهياكل الأنابيب الفولاذية المملوءة بالخرسانة التي تغطيها هذه القضية هي أنظمة فرعية متخصصة مصممة للسيناريوهات التي تتضمن مسافات خاصة، ومباني شاهقة الارتفاع، ومرفقات خفيفة الوزن وظروف الإجهاد المركبة، كما أنها تمثل أنظمة الهياكل الفولاذية السائدة والشائعة في الوقت الحاضر.

الجميعالأنظمة الهيكلية الفولاذيةتتمتع القسطتين المشمولتين بمزايا مميزة وتكمل بعضها البعض، وتشكل معًا نطاقًا تقنيًا كاملاً لهندسة الهياكل الفولاذية الحالية. على وجه التحديد، يضع هيكل الإطار الفولاذي الأساس لهيكل الإطار الفولاذي المدعم؛ تقع الأصداف الشبكية والشبكات الفضائية ضمن فئة هياكل الشبكة المكانية كأشكال متوازية؛ يمكن دمج الهياكل المعلقة وأغشية الكابلات والمدعومة بالخيوط مع الجمالونات والشبكات لتشكيل أنظمة طويلة المدى؛ يتم تطبيق الهياكل الفولاذية ذات الجدران الرقيقة المشكلة على البارد بشكل أساسي في أنظمة البناء الفولاذية خفيفة الوزن؛ وتنتمي هياكل الأنابيب الفولاذية المملوءة بالخرسانة إلى أنظمة حاملة مركبة من الفولاذ والخرسانة.

عند اختيار الأنواع الإنشائية للمشاريع العملية، يجب إجراء تقييم شامل بناءً على وظائف البناء وظروف الامتداد والمؤشرات الاقتصادية ومتطلبات الجدول الزمني للبناء لتحديد الحل الأمثل. ترقبواالبيئة والصحة والسلامة والأمن (EHSS).القنوات الرسمية لمزيد من التحديثات الفنية للهياكل الفولاذية الاحترافية. مع 21 عامًا من التفاني في تصنيع وتركيب الهياكل الفولاذية، نقدم دعمًا فنيًا كاملاً لمشاريعك بقدرات احترافية قوية.
