تجميع الهيكل الفولاذي في الموقع + سير عمل بناء الرفع المتكامل + الاعتبارات الرئيسية

مقدمة:فيبناء الهيكل الصلب، "التجميع الأرضي + الرفع المتكامل للرافعة الثقيلة" (تجميع الهيكل بالكامل على الأرض ورفعه إلى موضعه كوحدة واحدة باستخدام الرافعات الثقيلة) هو أحد أكثر طرق البناء فعالية من حيث التكلفة والأمان ومراقبة الجودة المتاحة اليوم.

بالمقارنة مع "التجميع السائب على ارتفاعات عالية" (تجميع المكونات قطعة قطعة في الهواء عاليًا)، فإن هذه الطريقة تقلل بشكل كبير من الأعمال الخطرة على الارتفاعات، وتخفض معدلات عيوب اللحام، وتتحكم بشكل فعال في التشوه الهيكلي. ومع ذلك، فإنه يتطلب إعدادًا صارمًا للموقع الأرضي، وإعدادًا عالي الدقة لرقصة التجميع، وحسابات هندسية صارمة للرفع، وإشارات وأوامر لا تشوبها شائبة في الموقع.

يوجد أدناه دليل فني شامل وموحد لـالهيكل الصلب في الموقعالتجميع والرفع المتكامل - مُصمم بسير عمل واضح ومتطلبات فنية عملية ومباشرة لسهولة الرجوع إليها.

I. نظرة عامة أساسية على طريقة البناء

منطق سير عمل البناء: التصنيع المسبق للمكونات الفولاذية في الأقسام ← التجميع الأرضي في الموقع على أدوات الرقص ← تصحيح اللحام وفحص اللحام (NDT) وتهذيب الطلاء ← رفع قطعة واحدة متكاملة في موضعها ← التثبيت والمحاذاة الهيكلية.

المزايا الرئيسية

•  العمل على الأرض طوال الوقت: يتم تنفيذ العمليات الأساسية على الأرض، مما يقلل بشكل كبير من مخاطر السقوط ومخاطر الارتفاعات العالية.

•  جودة يمكن التحكم فيها: يتم التجميع واللحام والمحاذاة في بيئة أرضية مستقرة ويمكن الوصول إليها، مما يضمن الدقة الفائقة وجودة البناء.

•  كفاءة البناء العالية: يتم تقليل عمليات اللحام والتثبيت على ارتفاعات عالية، مما يؤدي إلى تسريع تقدم عملية البناء بشكل كبير.

القيود

•  مطلوب منطقة تجميع كبيرة: يتطلب مساحة أرضية واسعة ومستوية ومضغوطة جيدًا للتجميع في الموقع.

•  المعدات الثقيلة والفحوصات الصارمة: تتطلب رافعات رفع ذات حمولة عالية وحسابات هندسية صارمة لظروف الرفع وقدرة تحمل حمولة التربة.

السيناريوهات القابلة للتطبيق

بناء الهيكل الصلب في الموقع المفتوح، مثل دعامات فولاذية كبيرة الحجم، ووحدات سقف فولاذية، وإطارات فولاذية متعددة الامتدادات، وتجميعات عوارض الرافعات الثقيلة.

ثانيا. إكمال سير عمل البناء الموحد

تدفق العملية القياسية: إعداد البناء ← تسوية الموقع والضغط ← إعداد وقبول رقصة التجميع ← استلام المكونات وإعادة فحصها ← التجميع الأرضي ← أعمال اللحام ← اختبار اللحام (NDT) وضبط الطلاء المضاد للتآكل ← إعداد عروة الرفع والتجهيزات ← اختبار الرفع التجريبي ← الرفع الرسمي المتكامل ← ضبط الموضع الدقيق والتثبيت المؤقت ← إعادة فحص محاور الشبكة & الارتفاع ← التوصيل الدائم والتثبيت ← إزالة المعدات ← قبول المشروع ← تفكيك رقصة التجميع

1. الإعداد المبكر للبناء (الخطوة الأكثر أهمية)

إذا كان الإعداد الأولي غير كاف، يمكن أن تحدث مشكلات مثل التشوه الهيكلي، أو الانقلاب، أو أخطاء الأبعاد بسهولة أثناء التجميع والرفع. ركز بدقة على هذه المهام الأساسية الأربعة:

•  الخطة أولاً: قم بإعداد مخطط رفع مخصص. بالنسبة للعمليات عالية المخاطر وفائقة الأهمية، تكون مراجعة الخبراء والموافقة الرسمية إلزامية. أكمل الحسابات الهندسية التفصيلية لظروف تشغيل الرافعة، وإجهاد الأعضاء، وقدرة التحمل الأرضي، وأحمال نقطة الرفع.

•  التحقق من المواد والمستندات: افحص شهادات مطابقة المصنع، وتقارير اختبار المطاحن (MTR)، وسجلات الاختبارات غير المدمرة في المصنع (NDT)، وأوراق التحقق من الأبعاد. يمنع بشكل صارم أي مكونات غير مطابقة من دخول موقع العمل.

•  تخطيط تخطيط الموقع: قم بتعيين مناطق منفصلة بوضوح لتخزين المكونات، وأعمال التجميع الأرضي، وتحديد موضع حركة الرافعة/ذراع الامتداد. بالنسبة لأساسات التربة الناعمة، قم بالحفر والاستبدال بردم صلب وضغط وتمهيد/تقوية الأرض مسبقًا.

•  ملخص سلامة الموظفين: يجب أن يحمل عمال اللحام، ومشغلو الرافعات، وعمال الإشارة، وعمال الحفر شهادات تأهيل صالحة. إجراء إحاطات شاملة حول السلامة والفنية لجميع العمال، وتوضيح المسؤوليات الفردية ومحظورات السلامة.

2. إعداد الرقصة الجمعية والقبول

تعتبر أداة التجميع (إطار الدعم الأرضي) ضرورية لدقة التجميع. التجميع غير الرسمي أو الأطر المؤقتة دون المستوى المطلوب ممنوع منعا باتا!

•  استخدام الفولاذ الإنشائي القياسي: قم بتصنيع أدوات الرقص باستخدام أقسام الفولاذ القياسية الوطنية لضمان الصلابة والاستقرار المناسبين، ومنع استقرار الأرض، أو الانحراف الهيكلي، أو الاهتزاز بعد التحميل.

•  الإعداد وتحديد المواقع بدقة: وضع الخطوط الإرشادية بدقة؛ التحكم الصارم في محاور الشبكة والارتفاع والاستواء. بالنسبة للمكونات ذات الامتداد الكبير، قم ببناء الحدبة المسبقة (منحنى تصاعدي مقصود) وفقًا لمواصفات التصميم لمواجهة الترهل المستقبلي تحت أحمال الخدمة.

•  فحص مخصص وتسجيل الخروج: يجب إجراء فحص متخصص عند الانتهاء من إعداد الرقصة. تسجيل وأرشفة جميع قياسات الأبعاد والارتفاعات والتسطيح. لا يمكن استخدام الرقصة إلا بعد التوقيع الرسمي

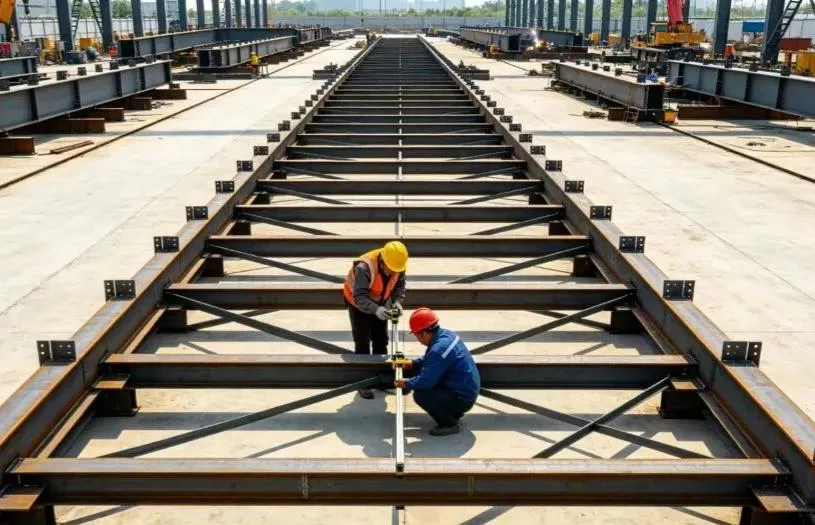

3. تسليم المكونات والتجميع الأرضي

التجميع الأرضي هو العملية الأساسية للتحكم في الجودة الهيكلية الشاملة. التحكم الدقيق ضروري:

•  فحص المكونات الواردة: افحص كل مكون عند وصوله للتأكد من مظهره وتشوه الشحن والطلاءات الواقية ومحاذاة فتحة الترباس. تصويب وتصحيح أي تشوهات طفيفة قبل التجميع.

•  ضبط موضع الرقصة وضبطها: بعد تثبيت المكونات على الرقصة، استخدم الرافعات الهيدروليكية وكابلات الشدّاد لضبط الامتداد وخطوط المحور والارتفاع والفجوة الجذرية (فجوة تركيب المفصل) والمحاذاة الرأسية والتحكم فيها بشكل صارم.

•  اللحام باستخدام اللحام بواسطة اللحامين المعتمدين: يجب على عمال اللحام المعتمدين إجراء اللحام باستخدام اللحام (لحامات تثبيت مؤقتة). يجب أن يتوافق طول اللحام وحجم ساق الشرائح مع المعايير الفنية، مما يمنع المسامية والشقوق وعيوب اللحام الأخرى.

•  اللحام المتماثل وتخفيف الإجهاد: يجب أن يتبع اللحام الرسمي بشكل صارم مبادئ "اللحام المتماثل" و"اللحام بالخطوة الخلفية" (اللحام في مقاطع متناوبة قصيرة) لتحرير الضغط الحراري بالتساوي وتقليل الاعوجاج. بالنسبة للألواح الفولاذية السميكة، يجب تطبيق التحكم الصارم في التسخين المسبق ودرجة الحرارة البينية.

•  التحقق بعد التجميع: بعد اكتمال التجميع، قم بإعادة قياس الأبعاد الإجمالية وقيم الحدبة والاستقامة الجانبية لضمان الامتثال الكامل للقوانين الهندسية ورسومات التصميم.

4. فحص اللحامات وتعديل الطلاء المضاد للتآكل

•  الاختبار غير المدمر (NDT): إجراء اختبار الموجات فوق الصوتية (UT) أو اختبار التصوير الشعاعي (RT) وفقًا لمواصفات التصميم. يجب إزالة أي لحام غير متوافق بالكامل وإعادة لحامه وإعادة اختباره حتى يصبح مؤهلاً بنسبة 100%.

•  تنظيف اللحام وإعادة الطلاء: طحن الوصلات الملحومة بشكل ناعم، وإزالة الصدأ والخبث والتناثر، وتطبيق الطلاء التمهيدي والطبقة النهائية المتطابقة المضادة للتآكل على الفور لضمان نظام طلاء وقائي مستمر وسليم.

•  حماية السطح: حماية الأسطح الملامسة لاحتكاك المسامير عالية القوة، وفتحات المسامير، وطبقات الطلاء النهائية من تناثر اللحام، وتلوث الشحوم/الزيوت، والخدوش الميكانيكية.

5. نقاط الرفع واختيار التزوير

القاعدة الأساسية لسلامة الرفع: لا تقم أبدًا بتغيير نقاط الرفع بدون تصريح، ولا تخلط أبدًا أدوات غير متطابقة، ولا تُخضع المكونات أبدًا لقوى غير مناسبة.

•  استخدم عروات الرفع المصممة: استخدم دائمًا عروات الرفع المصممة مسبقًا والمصممة في المصنع (عيون الوسادة). يُمنع منعًا باتًا إجراء اللحام غير المعتمد في الموقع أو حفر الثقب لنقاط الرفع المؤقتة. يجب أن تخضع جميع اللحامات الخاصة بعروة الرفع لفحص NDT بنسبة 100%.

•  حساب سعة معدات التثبيت: حدد حبال الأسلاك الفولاذية، والأغلال، ورافعات الرفع بشكل صارم بناءً على الأحمال المحسوبة، مع دمج عوامل أمان الحمل الديناميكية. التحميل الزائد ممنوع منعا باتا.

•  واقيات الزوايا: قم بتركيب واقيات الزوايا (الملينات/واقيات الحواف) في جميع الزوايا والحواف الحادة للأعضاء الفولاذية لمنع قطع الحبال السلكية أو تلفها.

•  التعزيز المؤقت: أضف دعامات/أعضاء تقوية مؤقتة إلى المقاطع النحيلة هيكليًا أو ذات الجدران الرقيقة (مثل الجمالونات الطويلة) لمنع الالتواء أو الانبعاج أو التشوه الموضعي أثناء الرفع.

6. اختبار الرفع التجريبي (يجب عدم تخطيه أبدًا)

الرفع التجريبي هو الحاجز الدفاعي الأخير ضد حوادث الرفع.

•  الرفع والتحويم: ارفع المكون بسلاسة بمقدار 200 إلى 300 ملم بعيدًا عن أداة التجميع، ثم ثبته معلقًا في الهواء لمدة تتراوح من 5 إلى 10 دقائق.

•  الفحص الشامل: فحص شامل: ظروف الحمل عند نقاط الرفع، وتشوه المعدات، وانحراف الأعضاء الكلي والمحلي، واستقرار الرافعة، وهبوط الأرض تحت أذرع الامتداد، وأي تداخل أو تمزق في الرقصة.

•  الخفض الفوري للحالة غير الطبيعية: في حالة ملاحظة أي ضوضاء غير عادية، أو تشوه هيكلي، أو استقرار مفرط على الأرض، قم بخفض المكون مرة أخرى على الرقصة على الفور. لا يجوز البدء في الرفع الرسمي إلا بعد الموافقة على الإجراءات التصحيحية.

7. التجميع الكامل للرفع وتحديد المواقع والتأمين المؤقت

•  إشارات موحدة من شخص واحد: يجب أن يتم توجيه العمليات بواسطة قائد إشارات واحد معين باستخدام إشارات اليد والأوامر الصوتية الموحدة. يُحظر تمامًا إرسال الإشارات لعدة أشخاص والعمليات الفوضوية.

•  حركات الرافعة السلسة: يجب أن تظل عمليات الرفع والدوران (التأرجح) والرفع (رفع ذراع الرافعة) سلسة وبطيئة طوال الوقت. تجنب التوقف المفاجئ أو المنعطفات الحادة أو الأحمال الصادمة. يجب على الطاقم الأرضي استخدام خطوط العلامات (حبال التوجيه) لتحقيق الاستقرار في اتجاه المكون ومنع الاصطدام بالهياكل الموجودة.

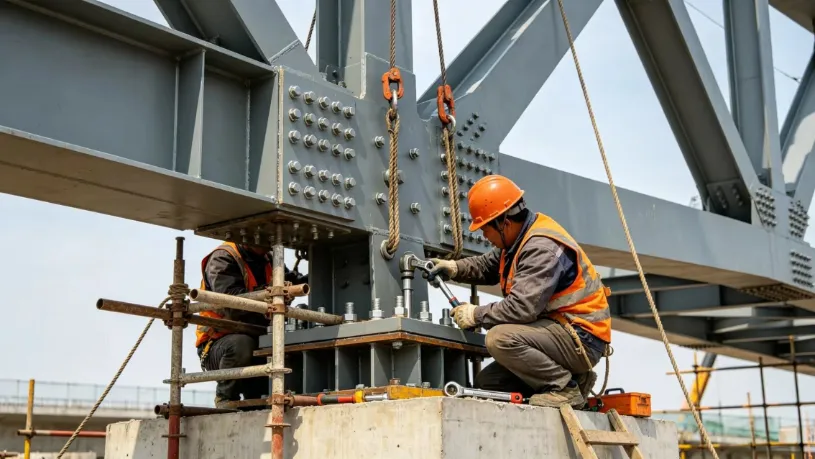

•  تحديد المواقع والدعم المؤقت الفوري: بمجرد الجلوس على الدعامات الدائمة، قم بضبط محاور الشبكة والارتفاع والسباكة الرأسية بدقة. قم على الفور بتركيب دعامات الدعم المؤقتة وشد كابلات الشد.

•  الخط الأحمر للسلامة الأساسية: لا تحرر أبدًا خطاف الرافعة حتىالهيكل الصلبيشكل نظامًا هيكليًا مستقرًا ومكتفيًا ذاتيًا.

8. أعمال التوصيل والتشطيب الدائمة

•  البراغي عالية القوة أولاً: أعط الأولوية للتثبيت بالمسامير عالية القوة. اتبع بدقة تسلسل الربط على مرحلتين: "التضييق الأولي → شد عزم الدوران النهائي". ضع علامة واضحة على كل مسمار بعد الربط النهائي لمنع فقدان البراغي أو فكها أو زيادة عزم دورانها.

•  لحام الوصلات في الموقع: إجراء اللحامات التناكبية والوصلات في الموقع في طبقات متعددة التمريرات، وإجراء الاختبارات غير المدمرة (NDT) فور الانتهاء.

•  إعادة القياس الهيكلي الشامل: إعادة قياس جميع الأبعاد الإجمالية والارتفاعات وقيم الانحراف. بمجرد الاعتماد على أنها متوافقة، قم بتفكيك معدات الرفع والدعامات المؤقتة وأداة التجميع الأرضية بأمان.

•  إصلاح الطلاء وتسليمه: قم بإصلاح جميع الطلاءات التالفة المضادة للتآكل والمقاومة للحريق في المناطق المتضررة لإكمال التثبيت النهائي.

ثالثا. الاحتياطات الحاسمة في الموقع (المزالق الرئيسية التي يجب تجنبها)

1. نقاط مراقبة جودة التجميع

•  أساسات الرقصة الصلبة: يجب أن تكون الأرض الموجودة أسفل أداة التجميع ثابتة ومضغوطة ومستوية. يُمنع منعًا باتًا أعمال التجميع على التربة الناعمة أو الأرض المغمورة بالمياه أثناء الطقس الممطر لمنع التسوية غير المستوية.

•  تحكم صارم في الحدبة المسبقة: اضبط الحدبة المسبقة بدقة (المنحنى التصاعدي المتعمد) للأعضاء ذات الامتداد الكبير وفقًا لقيم التصميم. تحقق مرة أخرى من القياسات قبل وبعد التجميع لمنع التراجع بعد الانتصاب.

•  قيود اللحام في الظروف الجوية القاسية: توقف فورًا عن اللحام في الهواء الطلق أثناء الرياح القوية أو المطر أو الثلج أو درجات الحرارة المتجمدة. تأكد من تجفيف الأسطح الفولاذية الرطبة تمامًا باستخدام مشاعل التسخين قبل استئناف اللحام.

•  حماية أسطح احتكاك المسامير عالية القوة: قم بحماية أسطح الاحتكاك الملامسة للمسامير بشكل صارم. الطحن، التلوث بالزيت، أو حرق اللحام المتناثر ممنوع منعا باتا، مما يضمن أن معامل الانزلاق يتوافق مع المعايير الهندسية.

2. إلزامية رفع الخطوط الحمراء للسلامة

•  المحظورات الجوية: يُمنع الرفع تمامًا أثناء الرياح القوية بقوة 6 وما فوق (سرعة الرياح ≥ 10.8 م/ث)، أو الضباب الكثيف، أو الأمطار الغزيرة، أو عندما تكون الإضاءة الليلية غير كافية.

•  دعم ركائز الرافعة: يجب أن تكون ركائز الرافعة مدعومة بالكامل بألواح توزيع الأحمال الفولاذية السميكة فوق أرض صلبة تم التحقق منها لمنع انقلاب الرافعة أو ثقب الركائز.

•  منطقة الحظر الآمنة الصلبة: قم بإنشاء حاجز صلب ومنطقة حظر واضحة داخل نصف قطر عمل الرافعة. يُمنع منعًا باتًا الأفراد غير المصرح لهم من الدخول إلى المنطقة أو المرور عبرها أو البقاء فيها.

•  فحص معدات الرفع قبل نوبة العمل: قم بفحص جميع معدات الرفع، وأجهزة الرفع، والحبال السلكية قبل كل نوبة عمل. استبدله على الفور إذا كانت خيوط الأسلاك المكسورة أو التآكل المفرط أو مكامن الخلل/التشوهات تتجاوز الحدود المسموح بها.

3. المخاطر المشتركة والتدابير الوقائية

•  التشوه المفرط للمكونات: حدبة التصميم المعدة مسبقًا، وإضافة دعامات تقوية مؤقتة، واتباع تسلسلات اللحام المتماثلة، وإجراء فحوصات كاملة لحالة الرفع.

•  فشل تمزيق عروة الرفع: إجراء تصميم هيكلي متخصص لعروات الرفع، وضمان اللحام الكامل الاختراق مع فحص NDT بنسبة 100%، والحظر الصارم لنقاط الرفع المؤقتة غير المعتمدة.

•  تسوية أرضية الرافعة أو قلبها: التحقق من الأرض وتقويتها مسبقًا، ووضع الألواح الفولاذية الثقيلة تحت أذرع الامتداد، ومراقبة تسوية الأرض أثناء الرفع التجريبي.

•  عدم الاستقرار الهيكلي بعد التركيب: قم بتركيب كابلات الشدّاد ودعامات الدعم المؤقتة على الفور، مع التنفيذ الصارم للمبدأ: "لا تحرر أبدًا خطاف الرافعة قبل تأمين الهيكل".

•  مسامير ذات قوة عالية دون المستوى المطلوب: قم بحماية الأسطح الملامسة للاحتكاك بشكل صارم، وقم بتطبيق إجراءات موحدة لتشديد عزم الدوران، وفحص كل مسمار على حدة ووضع علامات ملونة عليه عند الانتهاء.

رابعا. ملخص

منطق الإدارة الأساسية لتجميع الهيكل الصلب في الموقعويمكن تلخيص الرفع المتكامل على النحو التالي: التجميع الأرضي الدقيق، والتحكم الصارم في الرقصة، وحسابات الرفع الصارمة، والرفع السلس والثابت، وعدم تحرير الخطاف أبدًا قبل التثبيت.

من خلال الإدارة الصارمة للركائز الأربع الحاسمة - جودة الرقصة، وتشوه اللحام، وظروف حمل الرفع، والاستقرار الهيكلي المؤقت - يمكن منع عيوب البناء الأكثر شيوعًا وحوادث السلامة، مما يوفر حلاً آمنًا وموثوقًا وفعالًا للهندسة الهيكلية الفولاذية ذات الامتداد الكبير.
